Sistema autoaffondante MA

Nel caso in cui il terreno è friabile, sabbioso o in presenza di falde, si utilizza il blindaggio autoaffondante: si effettua un prescavo profondo 1.25 m e si cala il box premontato nello scavo. In questa fase gli operai non devono stare nello scavo. Con la benna dell' escavatore si pressa sui pannelli il box sui due lati in modo alternato. L'operazione si ripete fino a raggiungere il fondo scavo.

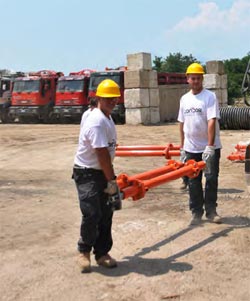

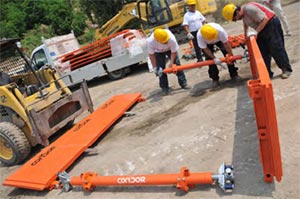

1. movimentazione dei distanziali

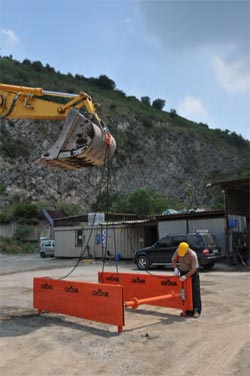

2. assemblaggio sopralzo per blindaggio autoaffondante

I distanziatori sono montati sui pannelli tramite teste a molla, proprio per facilitare l'autoaffondamento. Per profondità di scavo maggiori si usa il sopralzo. Il posizionamento dei sopralzi avviene con l'utilizzo dell'escavatore. Il sopralzo viene agganciato all'escavatore e poi calato sul box base già presente all'interno dello scavo. Anche in questo caso si può raggiungere una profondità di 3,20 m con l'uso del pannello blindaggio più il sopralzo. I pannelli possono essere collegati tra loro per ottenere un collegamento continuo nel senso della lunghezza. Il cassone è movimentabile con mezzi da cantiere quali escavatori, pale, terne. In tutte le operazioni di scavo cioè posa delle armature, disarmo, movimentazione, è consigliato l’impiego di macchine operatrici cingolate e non gommate, questo per eliminare problemi di operatività nei siti e ribaltamenti dei gommati per instabilità del terreno. Utilizzare macchine operatrici e mezzi di movimentazione di tipo omologato.

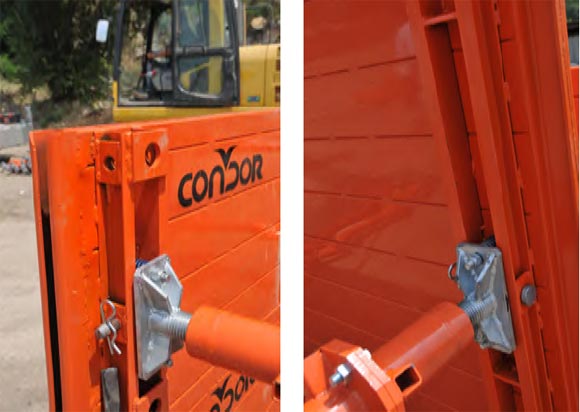

3. dettaglio vite a doppio effetto basculante

4. dettaglio vite a doppio effetto basculante- inserimento perno

Il collegamento tra i pannelli è costituito da una parte fissa e una mobile a cui poi va agganciato una prolunga che realizzata in diverse dimensioni consente una larghezza di scavo variabile. Nel sistema autoaffondante la vite a doppio effetto basculante MA è essenzialmente composta da un tubo in S275 e da una barra filettata trapezoidale.

5. dettaglio vite a doppio effetto basculante - inserimento copiglia

Fasi di montaggio e posa in opera blindaggio sistema MA

- tiro in alto con l'uso dell'escavatore

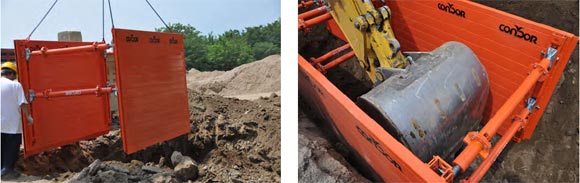

- inserimento nello scavo
- scavo con l'uso della benna all'interno dei distanziali

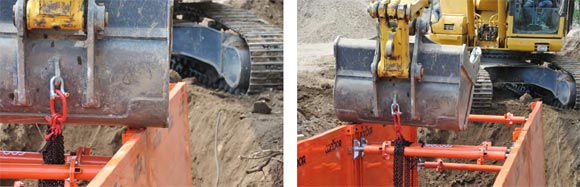

- pressione della benna sui due lati del blindaggio autoaffondante in modo alternato
