Sistema Ecoform

L'ECOFORM è un sistema di cassaforma per solai, nato per realizzare le carpenterie dei solai di tipo tradizionale con travetti e pignatte; viene utilizzato anche per solai a soletta piena in c.a. con spessore fino a 25 cm.
Gli elementi fondamentali per il montaggio delle campate sono il modulo ECF e la testa.

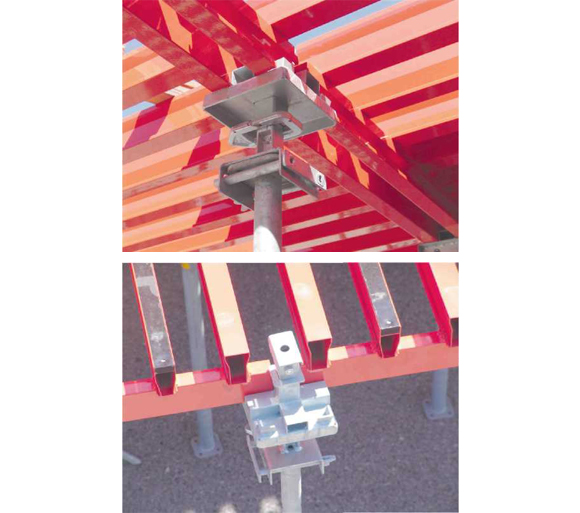

La testa ha un sistema di sicura per cui non sono necessari bulloni o perni; questo significa anche poter sostituire facilmente il puntello in caso di variazioni di altezze.

I componenti

Le teste utilizzate nel sistema Ecoform sono diverse: fisse, a caduta, per i compensi, per le travi ribassate. I puntelli utilizzati sono i CEP10-20-30.

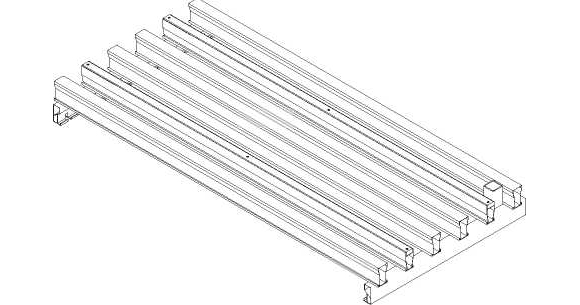

Il modulo standard è composto dal modulo standard ECF 1000x2000 mm e 4 puntelli.

I tempi di realizzazione sono molto ridotti infatti le sequenze di montaggio sono sistematiche e ripetitive: agganciare il modulo alla testa, sollevarlo con l'asta e metterlo in posizione con i puntelli.
Il montaggio avviene dal basso; poi il posizionamento dei pannelli di rivestimento si effettua dall'alto.
Si opera in sicurezza anche dall'alto in quanto i telai sono antisdrucciolo e inoltre l'interasse tra le orditure è di 113 mm.
La facilità di montaggio deriva anche dal fatto che i componenti sono molto leggeri infatti ogni componente risulta inferiore ai 25 kg, pertanto movimentabile manualmente e senza l'ausilio della gru in cantiere.

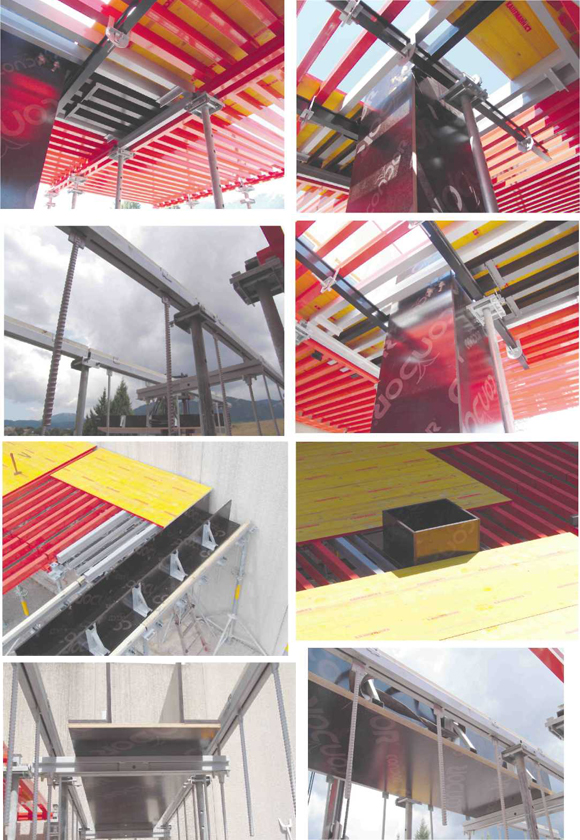

Il sistema si adatta alle diverse geometrie di solai per la presenza di elementi di compensazione utili per contornare pilastri e per i compensi longitudinali lungo le pareti.
I moduli Ecoform - standard, compensazioni longitudinali e trasversali - sono differenziati per colore.
I pannelli di rivestimento in legno possono essere inchiodati al modulo ECF dotato di un apposito supporto in legno.

Il sistema è dotato inoltre di elementi che permettono di casserare le travi ribassate.
La testa ECF consente di ruotare la direzione dei moduli per poter effettuare sbalzi per passerelle perimetrali e/o ottimizzare la dotazione.
Il sistema si compone anche di dispositivi di controventatura, idonei sia contro lo spostamento longitudinale, sia trasversale.
Il sistema è infine dotato di parapetto di protezione e sbatacchio a contenimento del getto.
Con la testa a caduta è possibile effettuare il disarmo anticipato.
Per quanto riguarda il disarmo si inizia dagli elementi trasversali e si prosegue con le zone standard utilizzando l'asta di montaggio.
E' possibile effettuare il disarmo parziale anticipato, mediante l'utilizzo di puntelli addizionali.
L'attrezzatura recuperata è subito disponibile per la fase di getto successiva con un conseguente risparmio di attrezzatura e riduzione dei costi.
