Cassero Ecotop

Casseforme per Solai

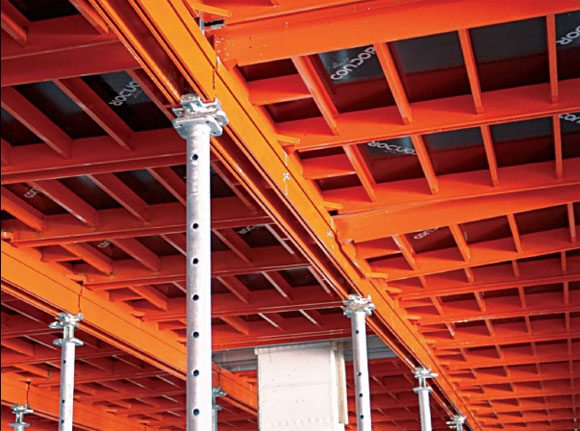

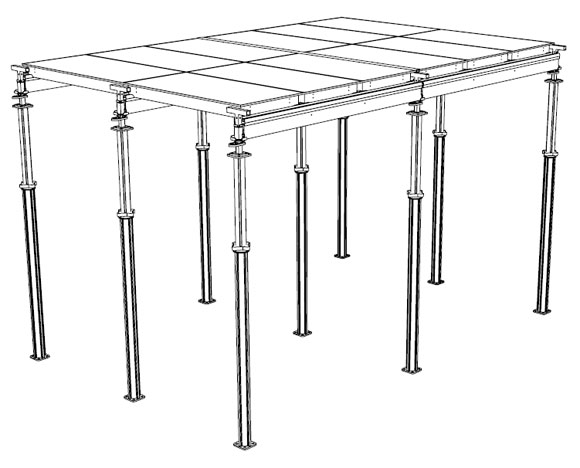

ECOTOP è un sistema di cassaforma orizzontale per solai in c.a. a soletta piena con spessore fino a 80 cm. Gli elementi del sistema sono realizzati in alluminio ad alta resistenza, quindi estremamente leggeri, conferendo rapidità di montaggio. Il sistema è costituito da travi di orditura, pannelli a telaio in alluminio, teste a caduta e coprifessura. Grazie alla testa a caduta si può, in poco tempo, procedere al disarmo e alla rimozione dei pannelli e travi in funzione dello spessore del solaio e della resistenza alla compressione del calcestruzzo. I puntellamenti, con le teste a caduta e i coprifessura, restano in posizione sino a quando la maturazione e la relativa resistenza del calcestruzzo siano sufficienti per realizzare la successiva fase del ciclo di costruzione. Le travi di orditura e i pannelli possono essere riutilizzati dopo il disarmo, in modo tale da ridurre la quantità di componenti in dotazione. Nessun componente pesa più di 15 kg, ciò consente di facilitare la fase di montaggio.

Nella sua configurazione standard, il puntello copre un'area di 3,45 mq. La testa a caduta è dotata di un dispositivo d'aggancio rapido con sicura, quindi viene montata sul puntello senza viti o perni e viene sganciata facilmente sbloccando il fermo a scatto. La testa a caduta consente di avere disarmo anticipato semplice e successivamente si rimuovono gli elementi a telaio e le travi d'orditura. I puntelli con le teste e i coprifessura rimangono in opera mentre i puntelli con le teste d'appoggio possono essere rimossi così da essere riutilizzati nella fase successiva.

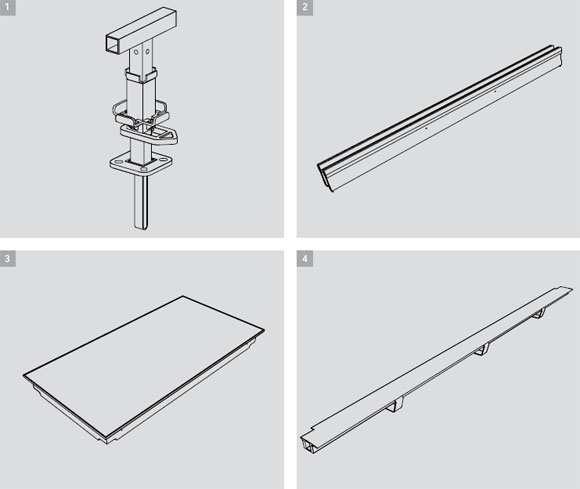

1. testa armo/disarmo TD4V standard
2. trave TPA
3. pannello
4. coprifessura

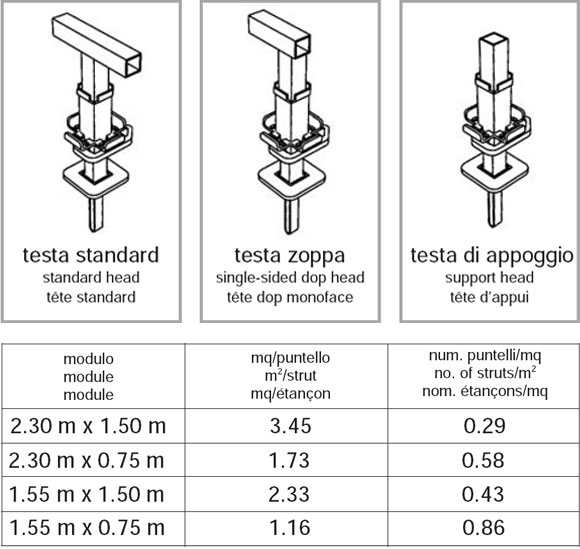

Tipologie di teste a caduta

casseforme orizzontali ecotop dettagli testa

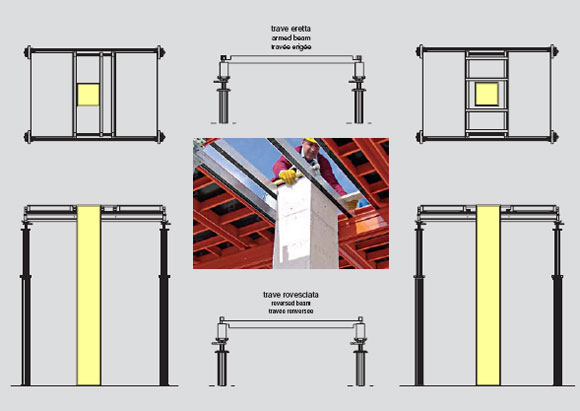

In caso di chiusure attorno ai pilastri si utilizzano le travette di compensazione in alluminio. È possibile utilizzare insieme sia le travette di compensazione in legno che in alluminio. È necessario che rimanga uno spessore di 27 mm al di sopra dell’orditura di compensazione per poter montare poi il pannello di rivestimento di 27 mm. In ogni caso bisogna rispettare la distanza minima di influenza ammissibile.

casseforme orizzontali ecotop fasi di montaggio

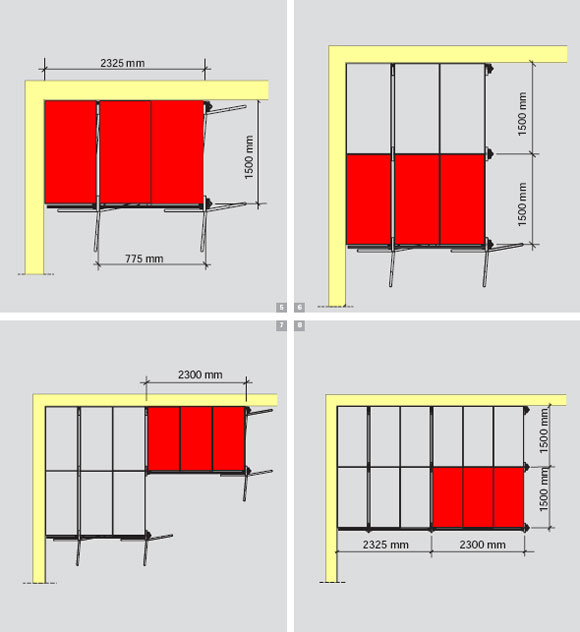

5. Prima campata
6. Campata trasversale
7. Campata longitudinale
8. Campata standard
9. Rimozione dei pannelli Ecotop e compensazione in presenza di pilastri

A Per lunghezze residue da 0 a 12 cm fissare il legno di compensazione con i chiodi ai pannelli prima della loro messa in opera
B Per lunghezze residue fino a 24 cm utilizzare:
1. Attacco testa-travetta CLA e travetta di compensazione CLA eretta
2. Attacco testa-trave GPH20 e trave GPH20 Il disarmo delle casseforme a telaio deve essere effettuato solo quando la maturazione del cls sia sufficiente, rispettando le direttive D.L.

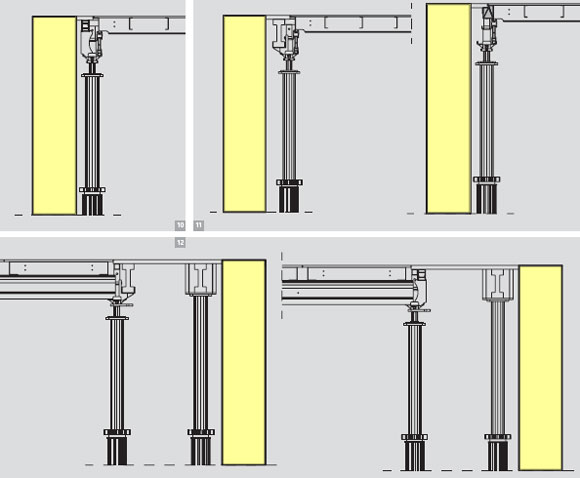

10. Lunghezze residue 0-12 cm
11. Lunghezze residue 12-24 cm
12. Lunghezze residue oltre 24 cm

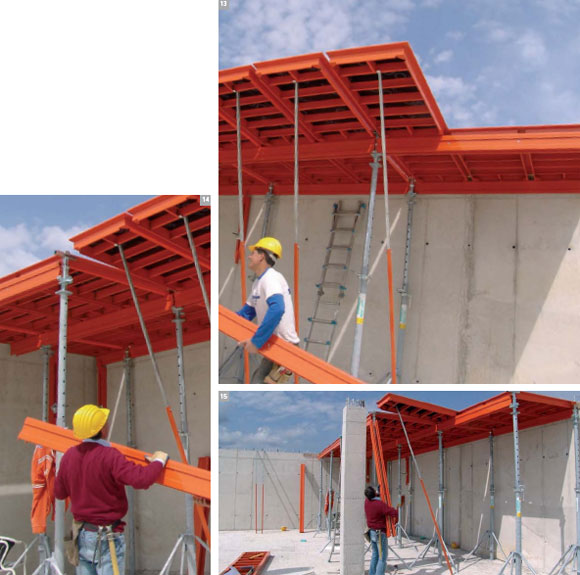

13 - 14 - 15. Montaggio solaio Ecotop - Cantiere Serre

Lo stoccaggio dei componenti può avvenire con barelle

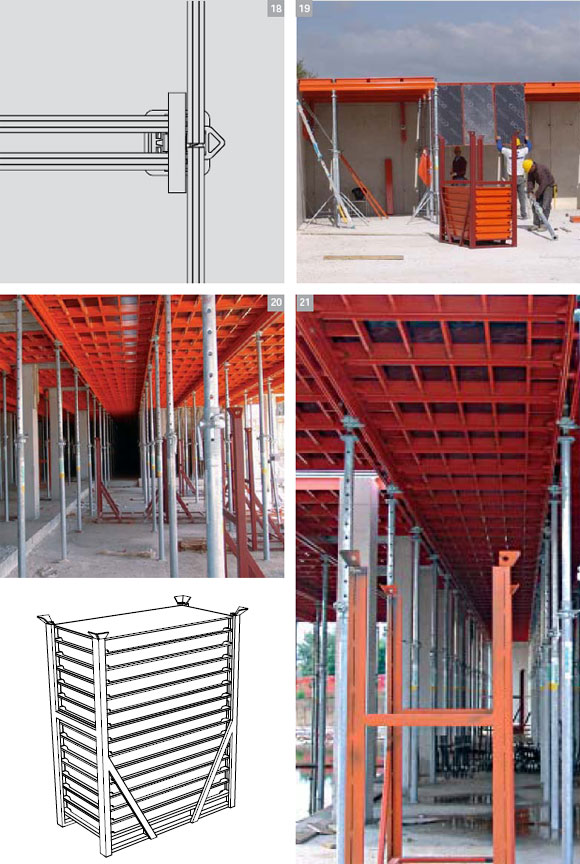

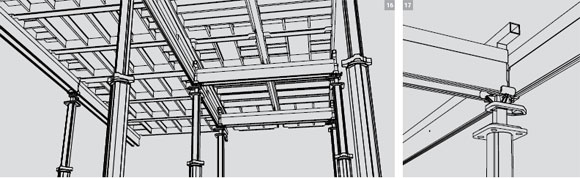

16 - 17 - 18. La testa TD4V consente di ruotare la direzione delle travi TPA per poter effettuare sbalzi per passerelle perimetrali e/o ottimizzare la dotazione.
19 - 20 - 21. Montaggio Ecotop - Cantiere Serre

approfondimento: ecotop componenti principali
