Sistema Eco

Il sistema "ECO" è un sistema per il getto dei solai con disarmo anticipato. Il sistema è composto esclusivamente dalla testa a caduta "TDA", dai puntelli EN1065 oppure ALU CP e dalle travi GPH20. Sui puntelli si innesta la testa a caduta nella quale si alloggiano le GPH20 primarie. La testa TDA è stata progettata in modo da utilizzare sia i puntelli che le travi in legno al massimo delle loro caratteristiche di resistenza. In funzione dello spessore del solaio sarà scelta la maglia che rispetti il limite della freccia ammissibile pari a 1/500 della luce.

Vantaggi:
- Possibilità di disarmo anticipato
- Schema libero
- Semplicità di utilizzo
- Semplicità di montaggio
- Pochi elementi
- Ampi passaggi sottostanti
- Si utilizza solo una misura per l'orditura primaria e secondaria (2,65 m)

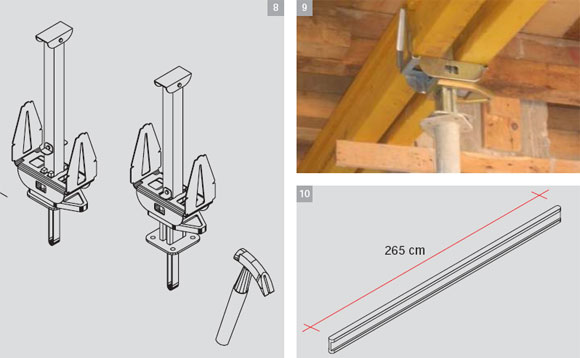

8. Dettaglio armo-disarmo

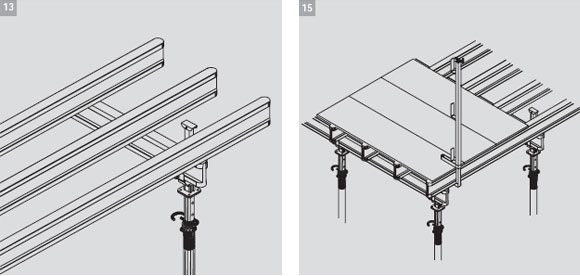

9. Dettaglio testa a caduta travi GPH20
10. travi GPH20

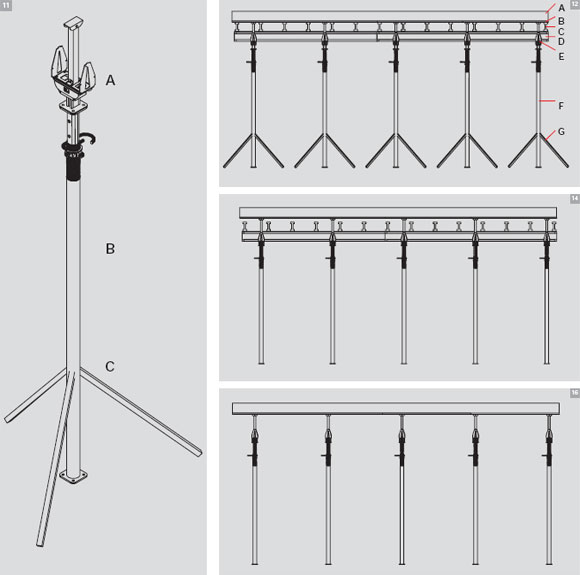

11. Elementi principali: A - teste a caduta TDA // B - puntello // C - treppiedi
12. Orditura completa del solaio: A - solaio; // B - tavolato; // C - travi secondarie; // D - travi primarie; // E - testa a caduta; // F - puntelli; // G - treppiedi
14. Prima fase del disarmo: abbassare le teste a caduta
16. Fasi successive del disarmo: rimuovere le travi secondarie e poi le primarie. Lasciare i puntelli con le teste a caduta e il tavolato e procedere nella fase di avanzamento utilizzando le stesse travi primarie e secondarie rimosse.
