Approfondimento: Casseforme orizzontali

Analizziamo i vari usi delle casseforme orizzontali, i solai e i loro tipi

Il solaio e le casseforme

Il solaio è una struttura bidimensionale piana che ha il compito di sostenere il pavimento ripartendo i carichi sulle travi perimetrali della struttura dell’edifico. Per realizzarlo è necessario utilizzare i sistemi di casseforme orizzontali atti a sorreggere il calcestruzzo armato prima che questi acquisisca le sue caratteristiche meccaniche.
Prima che le pareti, i pilastri e i solai di cemento armato possano sostenere carichi di esercizio, le casseforme hanno il compito di “sostenere” il materiale durante il periodo di presa e indurimento. La presa dura solitamente 24 ore e porta il materiale ad acquisire solamente una consistenza solida. L’indurimento invece è il processo che porta il calcestruzzo ad assumere le proprie caratteristiche meccaniche in circa 28 giorni.
I solai possono essere suddivisi nelle seguenti categorie:

  • - Solai ad impalcato autoportante
  • - Solai ad ordito e impalcato
    • - Collaborante
    • - Non collaborante.

Solai ad impalcato autoportante

In questo tipo di solaio i carichi sono trasmessi all’ossatura portante in modo diretto e coprono l’intera luce di una maglia senza l’aiuto di travi intermedie.
Sono realizzati con due distinti procedimenti costruttivi:

  • A elementi prefabbricati
    • a piastra
    • a trance
    • ad assito
  • Gettati in opera
    • a soletta piena
    • a soletta nervata
    • a soletta nervata con intradosso continuo e piano

Solai ad ordito e impalcato

Per questi solai i carichi sono trasmessi all’ossatura portante in modo indiretto da un’ordituradi elementi lineari, che possono essere mono o bidirezionali, che sostiene gli elementi dell’impalcato.
Secondo la resistenza del solaio nel suo complesso, ordito e impalcato possono essere collaborantio non collaboranti.
Sono collaborantiquando partecipano con l’ordito alla resistenza flessionale del solaio e si deformano alla stessa maniera.
Sono non collaborantiquando non partecipano con l’ordito alla resistenza flessionale del solaio.



Sistemi di casseforme orizzontali

Per poter costruire un qualsiasi tipo di solaio necessitiamo di un sistema di casseratura che per poter sostenere un peso così importante deve ovviamente essere robusta, resistente e avere un’alta opposizione all’abrasione ed agli agenti atmosferici.
Generalmente sono leggere e maneggevoli per un utilizzo rapido e semplice.
I sistemi di casseforme orizzontali in particolare sono composti da tre elementi principali:

  • la superficie della cassaforma che fornisce consistenza e consente la trasmissione di carichi;
  • una struttura orizzontale formata da travi e travetti che trasferisce i carichi della superficie della cassaforma alla struttura verticale
  • una struttura verticale, composta da montanti, responsabile della trasmissione dei carichi ai piani inferiori o al suolo.

I sistemi di casseforme per solai possono essere di vario tipo. Possono essere composti da pannelli modulari a telaio in alluminio, con manto multistrato fenolico, travi in alluminio e puntelli. In alcuni casi il pannello multistrato può essere in betulla intelaiato in una struttura in lega di alluminio. In altri casi hanno moduli che permettono la realizzazione di carpenteria dei solai di tipo tradizionale con travetti e pignatte.

Di seguito le immagini di alcuni tipi di casseforme orizzontali firmate CONDOR.

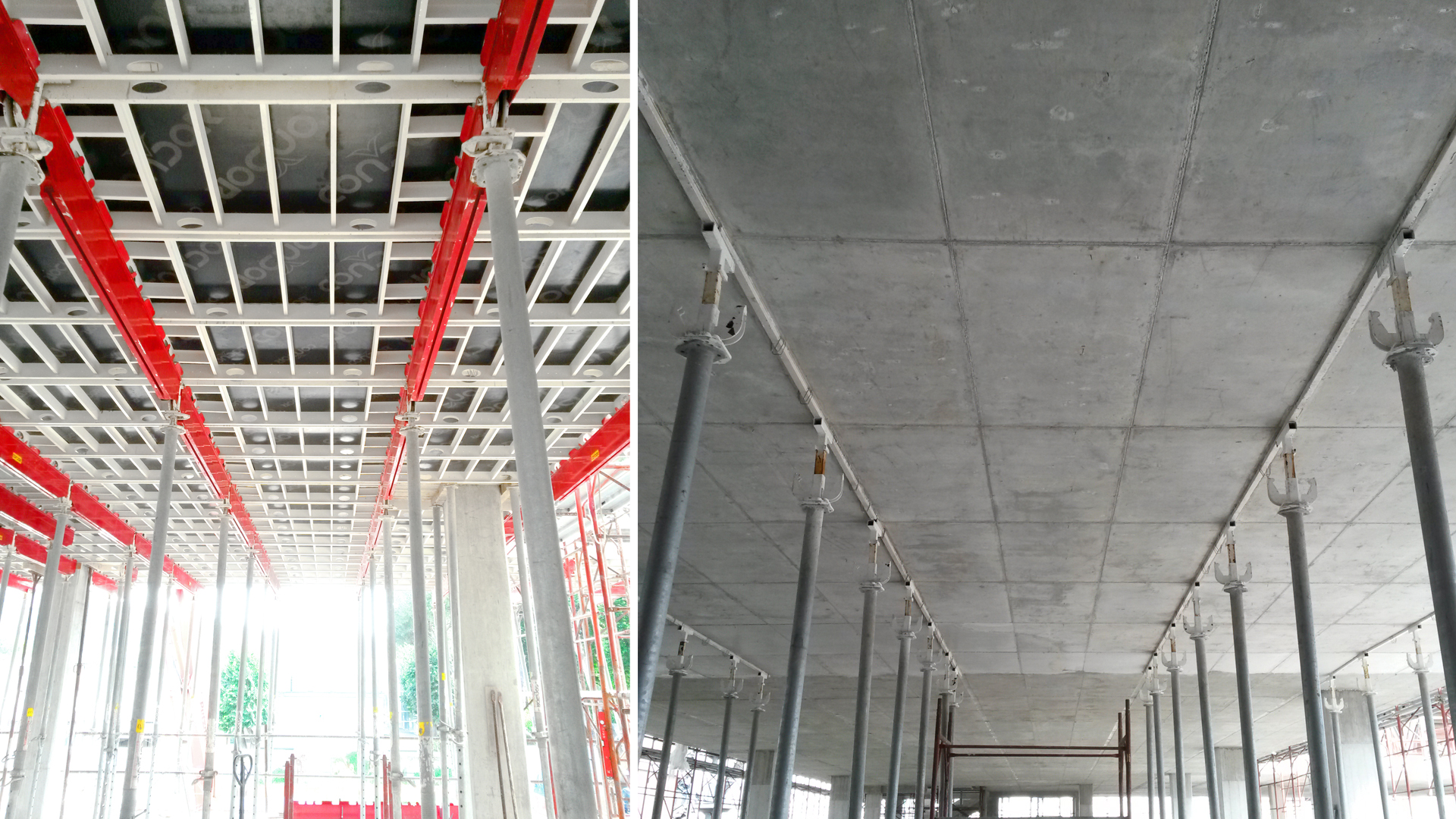

Sistema per solaio: cassaforma aludeck

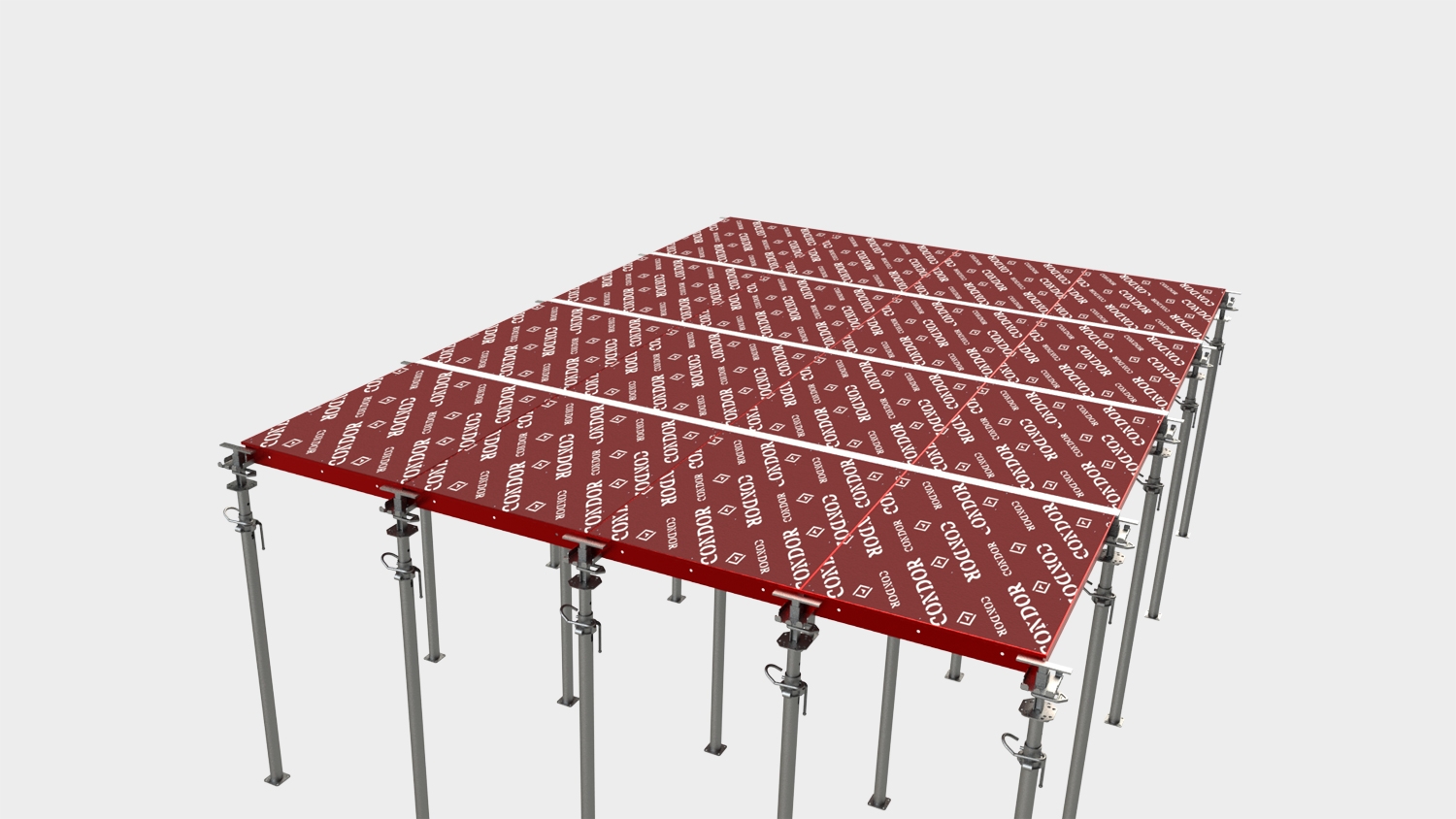

Sistema per solaio: cassaforma Aluplus

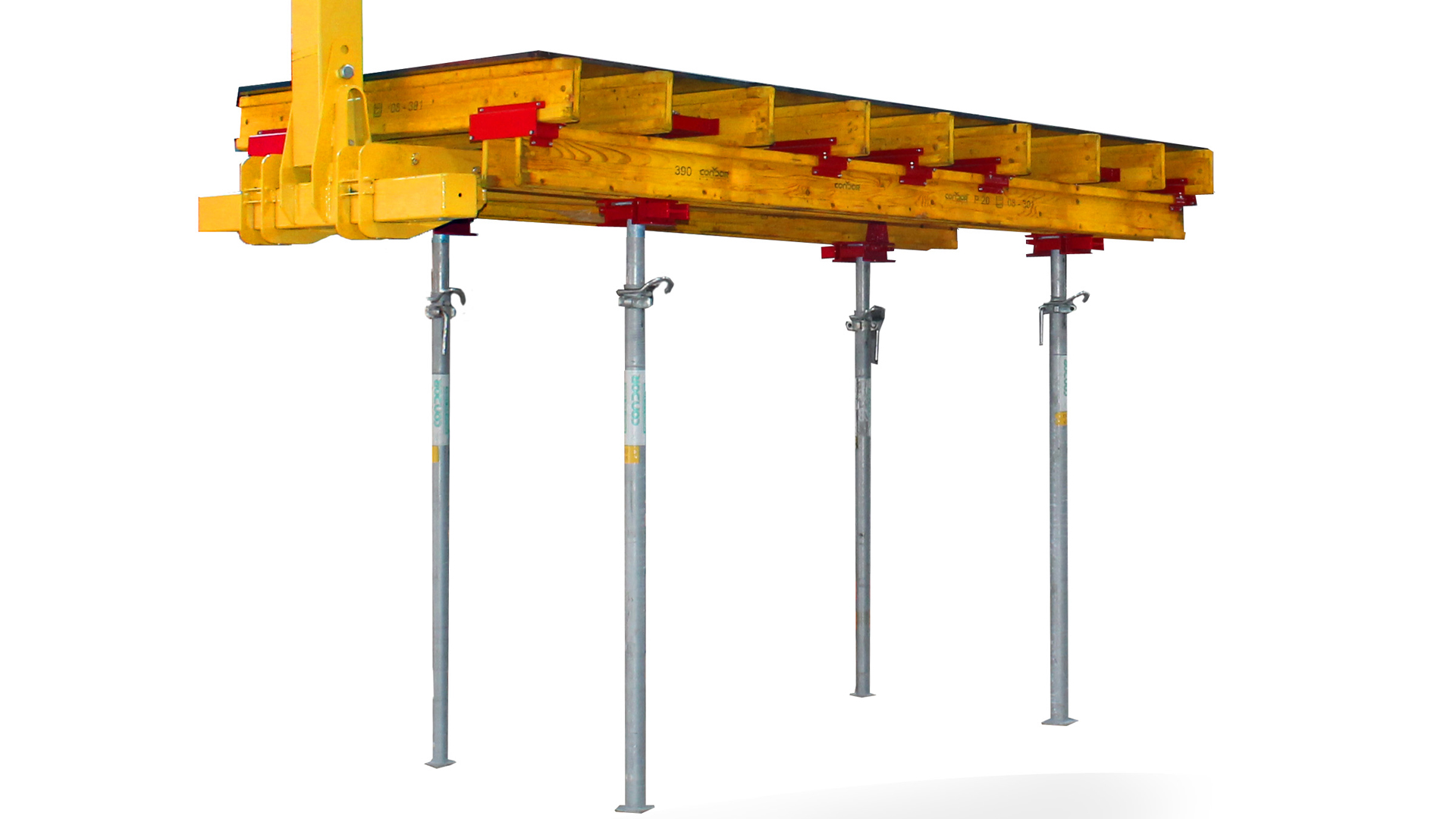

Sistema per solaio: cassaforma multiportal

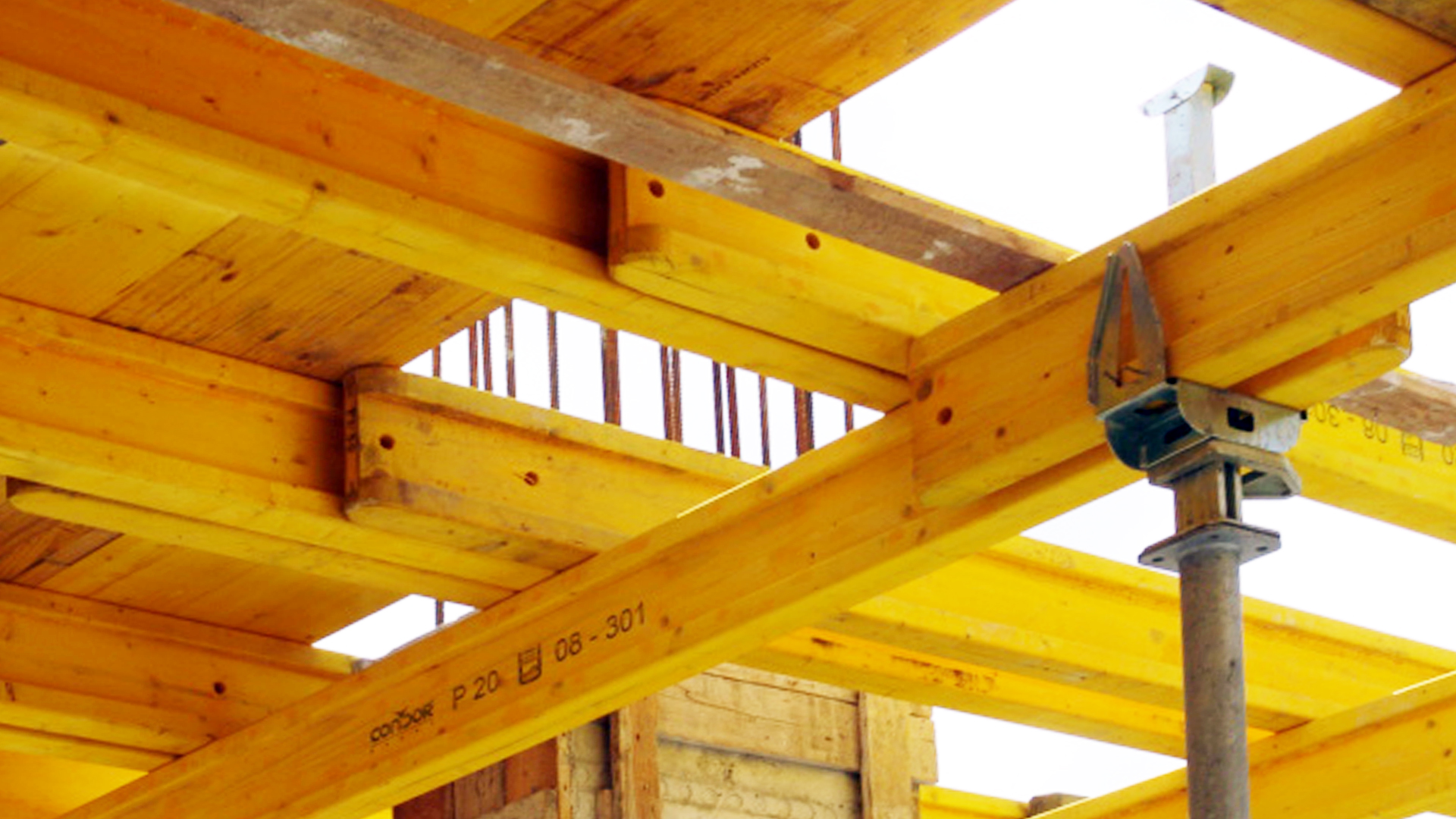

Sistema per solaio: cassaforma eco

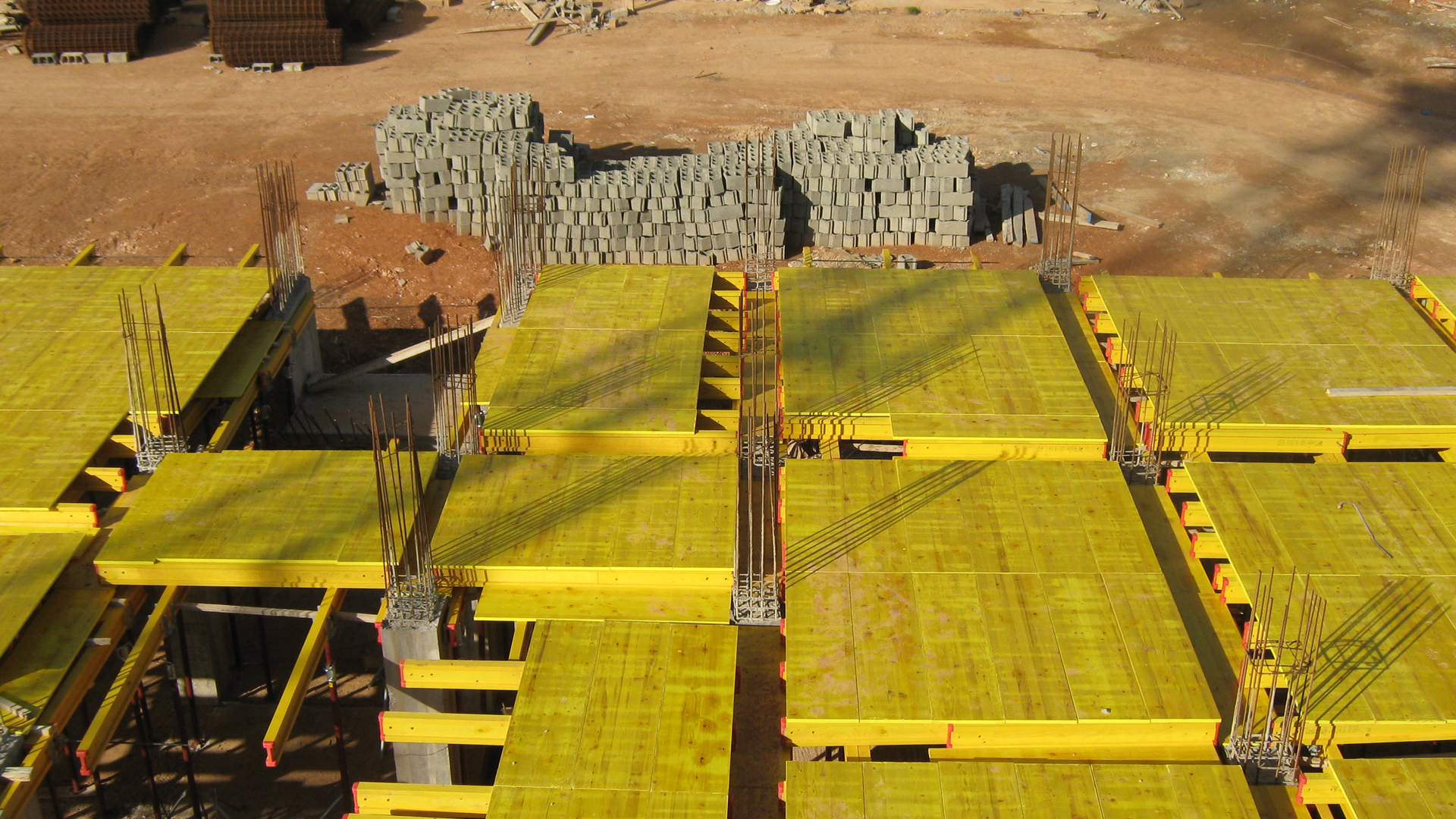

Sistema per solaio: cassaforma 20 Flex
